Informe sobre los estudios hidrológicos realizados en el Valle de Erro. Navarra.

Resultado de los estudios hidrológicos realizados en el Valle de Erro en colaboración con la Unión de Espeleólogos Vascos, la Federación Navarra de Espeleología y compañeros del grupo de espeleología Akelar y Amarozko Mendi Tadea.





INYECCIÓN EN VALLE ERRO

SEPTIEMBRE – OCTUBRE 2018




CONCLUSIÓN:

Se ha demostrado la conexión hidráulica en época de máximo estiaje entre la surgencia del río cercano al barrio de Ureta y la sima del Agua.

El trazador ha tardado 9 día 10 horas y 20 minutos en llegar hasta ese punto, lo que supone una velocidad máxima de unos 19,9 metros/hora (línea recta)

El momento de mayor concentración ha tenido lugar 12 días, 17 horas y 24 minutos después de la inyección. Esto es, una velocidad de 14,75 m/hora (línea recta)





JUSTIFICACIÓN

En la exploración de esta sima situada en el Valle de Erro encontramos un cauce subterráneo sifonado en sus dos tramos. Entre ambos existe una distancia de unos 30 metros. En las diferentes incursiones a la sima descubrimos diferentes niveles freáticos, incluso llegando a enturbiarse sus aguas. La relativa proximidad de la sima con el río Erro nos hace sospechar de la procedencia de las aguas de la sima. Una regata exterior aporta un pequeño cauce a dicha sima, pero no parece ser de suficiente entidad como para parece hacer fluctuar el nivel freático de la sima.

Así pues, conocer la procedencia o conexión con el río Erro solo podría saberse mediante el estudio de sus aguas subterráneas.



Datos de la Sima, Puntos de inyección y de muestreo.

El río Erro se sume en épocas de estiaje a su paso por la localidad de Ureta, para luego resurgir en el manantial de Iturritza, pasado Erro. Así, para colorear el río y ver si entra en la sima, habría que colorear en el punto de infiltración del río Erro.

Plano general Valle de Erro
Punto de inyección, Ureta.



Punto de Muestreo 2, Sima del Agua.

https://1.bp.blogspot.com/-5CIBct03JPo/WczIrwWjBII/AAAAAAAAOtk/j--jZ4dfoPE6v2jkhCM2gfI4E4PJ3U4WgCLcBGAs/s640/2017-09-28%2B11_53_16-SITNA%2B-%2BSistema%2Bde%2BInformaci%25C3%25B3n%2BTerritorial%2Bde%2BNavarra.png




AUTORIZACIONES.


Se cuenta con la autorización de la CHE y el Gobierno de Navarra ha respondido a la petición que no es precisa su autorización





DATOS DE LA INYECCIÓN Y COLOCACIÓN Y RETIRADA DE LOS SENSORES


Se quedó un día, y no acudí sin avisar ni nada. Posteriormente, se acudió un dia en el que hubo inundaciones en la zona, y el acuífero estaba tan alto que se decidió no hacer la inyección, dado que ese día no se iba a demostrar la conexión que se buscaba.

Finalmente, el día 19/09/2018 se queda para inyectar: Oscar, Antonio, Santi, Andoni e Ibai; y Javi Moreno.

- Día de máximo estiaje. Todo está seco, seco. No ha habido lluvias los días antes, ni se espera en los siguientes.

- Quedamos a las 17h en Erro, y lo primero nos dirigimos a la surgencia principal, concretamente a un puente más debajo de la zona de control: se estima que el río lleva ahí unos 100 l/seg. Con eso se hacen los cálculos de la masa a inyectar:

P=N*Q, donde:

P= Peso en kg de la uranina a inyectar.

N= Km en línea desde inyección hasta surgencia más cercana.

Q= caudal en m3/seg. en la surgencia con más caudal. En este caso, en el puente.

Nuestros cálculos. P=N*Q=4,37*0,1=0,437kg.

- De seguido, vamos a la sima de control, y se coloca el GGUN 366. El lugar de control es un pequeño lago en el que se nota una mínima corriente. Se coloca el GGUN colgado y se enchufa a las 19:05, y con frecuencia 6 (c/4 seg): se sube la caja de grabado a un fraccionamiento alto, por si hay avenida. Perfecta localización y ejecución de la colocación.

- Tras ello, a inyectar. Oscar ya ha preparado la masa (en el mismo sitio de control, ejem, jeje): 518 gr. Y los ha metido en el bidón. El río que se sume lleva unos 50 l/seg o más, y la inyección es muy limpia y rápida. A las 20:26 se empieza y a las 20:37 finalizada. También perfecta inyección.

- Vuelta a los coches a las 21h.





https://4.bp.blogspot.com/-yYj-Z6S3UZ4/Wbaky1urfqI/AAAAAAAAOhM/--R-fCGeXkULOmVSzJc09OqCJYi_KdKFwCLcBGAs/s640/Sima%2Bdel%2BAgua%2B2%2B146.JPG



Se recoge el GGUN el 5/10/2018 a las 17:40. Sin observaciones sobre el caudal en ese momento.


Fdo: Javi Moreno.


RESUMEN DATOS















Resumen de nuestra penúltima visita a la sima  del Agua, antes de la inyección junto a la UEV



Sima del Agua, capítulo 2. Conexión freática con el río Erro, Navarra.

Tras la fuertes y ansiadas lluvias de este fin de semana muchos ríos y regatas se han activado. Ejemplo de ello es nuestro amado río Erro, pero de eso nos vamos a enterar algo más tarde...


https://2.bp.blogspot.com/-5uUpHthahSg/WbalK2SeCVI/AAAAAAAAOhU/WfJQ--8a0J4Nog53vvokTEfCqnErtEOIACLcBGAs/s640/Sima%2Bdel%2BAgua%2B2%2B168.JPG

Nos reunimos el "Snotz Team" últimamente ampliado y por suerte mejorado. Antonio del Grupo de Espeleo Akelar como siempre lidera el grupo.


Esta vez no venimos a explorar nada, tenemos que reforzar la instalación de bajada para el trabajo de los espeleo-buceadores, a parte vamos a medir el lago a petición de los mismos.


La roca que rodea la sima es margosa, o sea, caliza de mala calidad, que se rompe fácilmente. En este tipo de roca no ponemos nunca anclajes expansivos tipo Spit, Parabolt, etc. sino auto-enroscables tipo Multi Monti.

https://2.bp.blogspot.com/-E6Rg12GyzGI/WbajDNPstWI/AAAAAAAAOgY/azhXhfDvwf4Xd09yGKpcxZ5_Ew17iqPrQCLcBGAs/s640/Sima%2Bdel%2BAgua%2B2%2B026.JPG

En concreto seis tornillos de 140 mm de largo y 12 de ancho, una seguridad total, además Antonio se trabajó una instalación en la sima para quitarse el casco.

https://1.bp.blogspot.com/-Ahvq2hM5hHk/Wbaj5P48bHI/AAAAAAAAOgs/RFCVUR6YwUof1DFAXwDDLSg5FBz8yGruACLcBGAs/s640/Sima%2Bdel%2BAgua%2B2%2B059.JPG

Nuestra primera sorpresa. El lago está subido de nivel y turbio, hasta con espuma.

https://2.bp.blogspot.com/-E6-FDiUfBsM/WbalLOaeZrI/AAAAAAAAOhY/QuPfp-2kcHMZBLoA6eo59wpKN0WRamslwCLcBGAs/s640/Sima%2Bdel%2BAgua%2B2%2B187.JPG

La idea de medir la profundidad del lago nos ha salido mal. Al subir el nivel y enturbiarse el agua, no vemos por donde meter el invento apañado de Antonio.

https://1.bp.blogspot.com/-5A0hhYkrSEw/WbbIpvA7E2I/AAAAAAAAOjA/jjjfIy4kVbo02etk9x-GL_WFLkdnXcO2ACLcBGAs/s400/Sima%2Bdel%2Bagua%2B070.JPG

Mercedes indaga con los pies dónde podría estar el pozo del lago pero va a ser muy difícil.

 https://4.bp.blogspot.com/-iN2mrTT7Uqs/WbakP1agR_I/AAAAAAAAOg4/SBqjhVjogLoRLgkR99CAFPt7HBQf1A7YwCLcBGAs/s400/Sima%2Bdel%2BAgua%2B2%2B111.JPG

No nos vamos a ir sin probar el invento de Antonio: una simple caña con un peso apropiado. El sistema, aunque rudimentario, funciona. Para empezar nos echamos unas agradables y bonitas risas. Ya solo por eso mereció la pena sacar la caña.

https://2.bp.blogspot.com/-eJF2t5E3JUg/WbakCN-wJLI/AAAAAAAAOg0/RxbPFfxEmGA0wSFjJeAcd55T8k9n31EkgCLcBGAs/s400/Sima%2Bdel%2BAgua%2B2%2B073.JPG

Fracasado el intento de medir el lago que nos parecía más profundo, nos vamos a la otra parte de la galería donde se encuentra el otro paso inundado.

En este tramo de la galería también ha subido el nivel del agua, además de turbia. Mercedes entra en la zona inundada y se lleva una sorpresa; al no tocar pie nota una corriente interior que le arrastra un poco.

https://2.bp.blogspot.com/-LzZse0MSYuQ/Wbak2K4xhBI/AAAAAAAAOhQ/sEfAyUzRUKEgn5XhPAy4q2E-ZlJCIldPACLcBGAs/s400/Sima%2Bdel%2BAgua%2B2%2B164.JPG


Lo que conocimos en una visita anterior, como unos lagos transparentes y plácidos ahora se han convertido en turbios y con corrientes de aguas. Estamos desconcertados. Con la turbidez del agua y las corrientes, la idea de bucear los lagos se vuelve difícil.




Desilusionados y confundidos, puesto que esperábamos encontrar estos lagos a su nivel más bajo, vamos a visitar el río Erro a su paso por esta localidad y ¡sorpresa!, el río Erro ha renacido y viene turbio a causa de todo un verano de estiaje. Ahora las probabilidades de que sima y río sean una misma cosa nos deja de mejor humor. Cuesta mucho progresar en nuestros trabajos, tanto que ahora estamos otra vez muy muy contentos.




Fotos de los colaboradores en esta exploración























Sakon Espelologia Taldea Noain


sábado, 15 de septiembre de 2018

En las entrañas del Museo de Arqueología de Navarra. Segunda parte.

Continuamos esta segunda entrega de nuestra visita al almacén del museo de Navarra. Un mundo escondido y apasionante que los arqueólogos quieren compartir con tod@s nosotr@s.





Al entrar en este segundo piso nos encontramos con una multitud de estanterías de más de 20 metros de largo separadas por una gran pasillo.  Para empezar a la derecha de la foto, tenemos la muestras del plano geológico de Navarra. las estatrigrafias de nuestro suelo. según nos cuentan, no sabían donde guardarlas y afortunadamente se han quedado aquí. Así cajita a cajita, tenemos una muestra de las diferentes capas geológicas de nuestro territorio.


Para que los más peques no rompan nada, no corran en los pasillos, no juegen con los restos arqueólogicos, los hemos atado las manos y les hemos obligado a escuchar....... o quizás están fascinados por lo que van a ver? ojo con el jarrón de atrás. no lo ronpais.



Ahora toca visitar parte de la prehistoria de nuestra tierra, mucho antes de qur existieran los humanos. tenemos fósiles,
Muchos millones antes de la existencia de los humanos. En esta sala se conservan restos fósiles encontrados en nuestra tierra.




Ursus espeleus

Encontrado en Monteagudo en un yacimiento muy importante  excavado en una mina donde se extraía yeso.
 El Museo de Navarra no acoge restos paleontológios. A falta de tener en Navarra un museo de ciencias naturales, cada vez que aparece algo de paleontología, lo recogen aquí. Una pena no poder tener un lugar donde exponerlos.

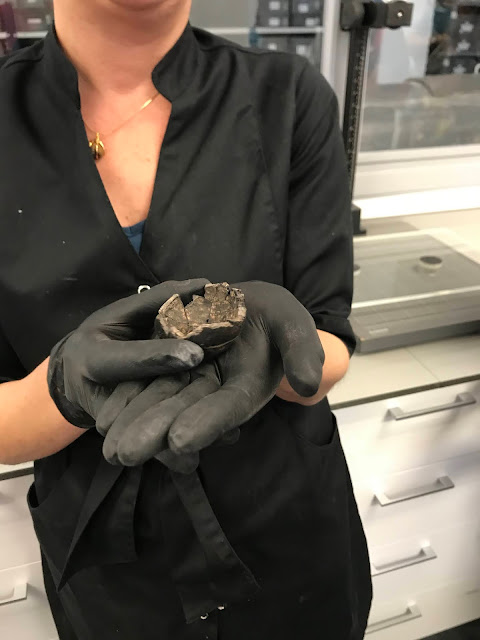

Mandíbulas fosilizadas,
quiere decir que están hechos piedra.


Colmillo de un tipo de elefante de tamaño pequeño encontrado en Navarra


Conservan la Coleccion Ruiz de Gaona que según los expertos, contiene especímenes únicos en España.


Durante la exposición de estos restos óseos, nos comentan en referencia a nuestras actividades espeleológicas, la aportación que nuestro colectivo está realizando en este sentido. Un ejemplo es el descubrimiento del yacimiento de Amutxate, o recientemente todos los restos óseos encontrados en Alkerdi, ambos descubrimientos realizados por el Club de Espeleología Satorrak.

Lamentablemente, actualmente, estos yacimientos están siendo olvidados por la Administración publica, para el desconsuelo de sus descubridores.


Ver estos restos óseos de primera mano es una delicia para los más pequeños. Es difícil imaginarse estos grandes animales pasear por nuestros campos, pero así fue hace 15 millones de años.

Pasamos ahora a ver una selección de las herramientas más antiguas que tenemos en Navarra. Pertenecen al Paleolítico Inferior Los arqueólogos nos explican cómo estos materiales han sido arrastrados por las riadas, siendo depositados como sedimentos en la cuenca de Pamplona. Tenemos que imaginar que el río Sadar estaba entonces a la altura del barrio de Iturrama. Los sedimentos procedían del monte de Quinto Real y eran arrastrados por el río, así que no son yacimientos excavados.




En la fotos superiores podemos ver distintos tipos de Bifaz, son piedras talladas con forma de filo de hacha. Se trata de una industria lítica muy arcaica pero muy extensa en el tiempo (un millón de años), en el Achelense. Eran principalmente carroñeros y vivieron periodos glaciales e interglaciales.

Pasamos al Paleolítico medio donde el Homo Sapiens vive un vuelco en la evolución de las técnicas para la fabricación de utensilios de caza.


Se fabrican las primeras flechas que se usaban para lanzar con arco, entre 18.000 y 19.000 años. Muchas de estas piezas fueron encontradas por Jose Miguel de Barandiaran en la escombrera de las Canteras Portland y en el yacimiento próximo de la cueva de Koskobilo.



Arpón de hasta de ciervo.


Punta de flecha.

Punta de Azayaga.


Pasamos a la prehistoria reciente, hablamos del Neolítico, donde apareció la ganadería y el cultivo de la tierra, con ello fueron más estables en cuanto a sus territorios y dejaron de ser nómadas. Dejan la transumancia, un estilo de vida que les llevaba a seguir a las manadas de animales que les proporcionaban el principal sustento alimentario.



Colgantes.

La espada doblada honraba a su propietario y se aseguraba que np iba a ser usada más.


Podemos observar las últimas vajillas realizadas a mano, posteriormente, durante la Edad del hierro se usará el torno




Molde de piedra para espada.

Al final de esta sección tenemos la suerte de poder ver el cráneo y mandíbula de uno de los "hombres verdes de Urkiola".


Se descubrió en los años 40 y su inusual color verde hizo pensar a algunos vecinos que podrían tratarse de extraterrestres.


La mina de cobre donde aparecieron los restos, les proporcionó el color característico de este mineral.


Nos cuentan que estos individuos podrían ser de prospectores y podrían venir de países como Escandinavia. La forma alargada del cráneo y otros elementos así lo sugieren, aunque también nos cuentan que en la actualidad esta teoría está siendo cada vez más cuestionada.


Durante toda la visita podemos contemplar una multitud de cajas apiladas encima de las estanterías, ocupando el total de la nave, además de apiladas hasta casi tocar el techo. Se trata de los restos humanos encontrados en las diferentes excavaciones y yacimientos a lo largo de toda nuestra comunidad.


Según nos cuentan, es la única forma de almacenar estos restos antropológicos, que incluyen fauna y restos orgánicos, como por ejemplo restos de comida. Cada vez que se excava, por ejemplo, una iglesia o sus exteriores, los arqueólogos tienen que clasificar de una manera minuciosa todos estos restos para su posible posteior estudio. Mediante ellos es posible estudiar patologías de una época concreta, esperanza de vida, enfermedades comunes, etc. Las modernas técnicas de ADN pueden sacar una multitud de información, como el color del pelo y otras muchas características del sujeto.

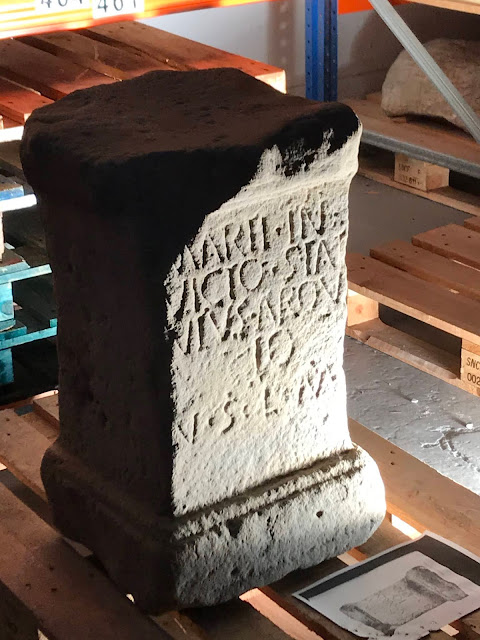

En la primera parte de nuestra visita al almacén, hablamos principalemte de la época romana y los restos voluminosos de piedra que se han encontrado. Esta vez vamos a tener la oportunidad de observar algo de lo más difícil de conservar en el tiempo...



Los restos que vamos a ver a hora son únicos en Navarra.

Cucharas, punzones y otros elementos.

La madera es muy difícil de ser conservada. Pocos restos en madera se han podido recuperar. Los elementos que aquí podemos ver, son de la vida cotidiana de la época romana.


Solo la falta de oxígeno ha permitido su conservación a lo largo del tiempo. En este caso en concreto fueron encontrados en lo que fue un foso amurallado del siglo III, sumergidos en el agua entre lodos y fango. De esta forma se  han podido conservar el cuero, la madera y material orgánico, debido al no poder proliferar los insectos y bacterias que se alimentan de la materia orgánica.



Boca de Odre para almacenar vino.


Explicábamos en la primera entrega de esta visita, cómo se conservan los restos de vigas de madera en una solución de agua tratada para tal fin. Así es como se conserva todo resto de madera encontrado.


Esta vaina de cuero también ha sobrevivido al paso del tiempo.


Las inscripciones que tiene hacen referencia a un Dragón y a un Castillo amurallado.






Según nos cuentan debió pertenecer a una persona importante de su época.

Vamos acabando la visita paseando por los diferentes pasillos de este almacén. Perdiéndonos entre sus rincones, seguimos en silencio escuchando las palabras de los arqueólogos. Sin duda nos cuesta irnos del almacén y cuando podamos volveremos.


Bomba de unos 70 kg de peso.




Tubería de plomo de época romana encontrado en las termas de Plaza del Castillo.







A la salida de este almacén ya podemos "soltar" a los niños, a los cuales teníamos bien atados y controlados, pero no, no hizo falta. Uno de ellos que cumplía años precisamente en ese día dijo:

 "El mejor regalo de cumpleaños que me han hecho nunca"

Es gracias al trabajo de divulgación de estos dos únicos arqueólogos para toda nuestra comunidad, el mejor regalo que nos podían hacer hoy.
